Tuesday, November 18, 2014

Toshiba 29” mati stand-by


KASUS :
  • Toshiba 29” dengan ic mikrokontrol M37274, chroma TB1245, power supply STRF6668, HIC1016
  • Problem mati stand-by mikrokontrol tidak mau kerja. Power tidak mau “on” atau pin-48 mikrokontrol tidak mau “high”
SOLUSI mikrokontrol tidak kerja :
  • Menjumpai mikrokontrol yang tidak mau kerja, maka yang perlu diperiksa adalah :
  • Tegangan Vcc (5v)
  • Tegangan Reset (sekitar 4.5v)
  • Tegangan SDA/SCL (sekitar 4.5v)
  • Tegangan X-tal (sekitar 1 hingga 2v)
Dalam kasus ini tegangan SDA/SCL, Reset terukur goyang2 – maka yang perlu diperiksa adalah sirkit Reset
  • Sirkit Reset diambil dari Q840 yang juga merangkap sebagai regulator 5v untuk mikrokontrol.
  • Input Q840 pin-1 terukur kurang dari 8v – berarti problem pada supply tegangan 19v

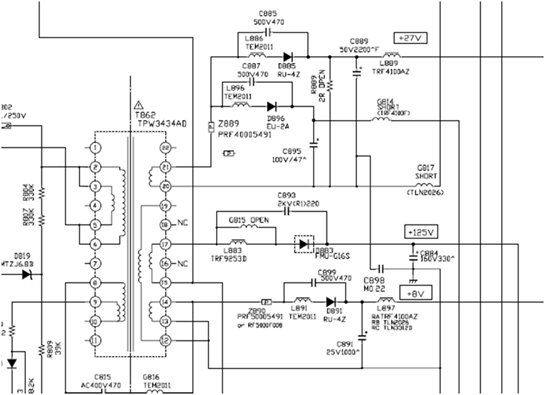

  • Jika dilacak -  tegangan 19v ini diperoleh dari switching regulator Diode D896
  • Tegangan 19v drops ternyata disebabkan elko filter C895 kering.
  • Setelah penggantian elko – maka mikrokontrol langsung bisa di-ON-kan – sehingga pin-48 bisa ada tegangan 4v.

Tetapi masih ada problem lain – tegangan B+ belum mau naik sehingga pesawat belum mau hidup.
SOLUSI tegangan B+ tidak mau naik:
  • Model ini saat st-by tegangan B+ masih rendah – dan akan berubah naik menjadi 125v jika posisi “power-on”.

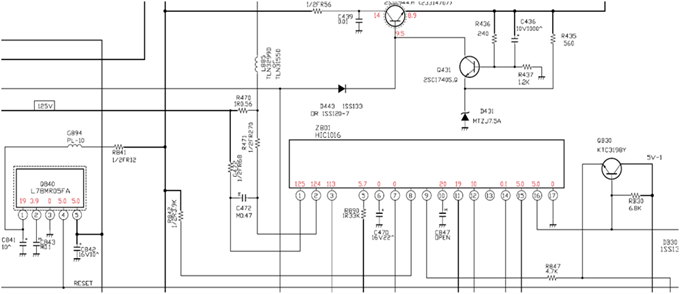

  • Hal ini diatur oleh HIC1016 – dimana didalamnya ada kontrol semacam SE125.
  • Pada kondisi power-on pin-16 HIC1016 akan mendapat tegangan sekitar 4v dari mikrokontrol – dan tegangan B+ seharusnya naik menjadi 125v. Tetapi pada kasus ini tegangan B+ tetap tidak mau naik.
  • Pengukuran menemukan elko C470 22u/16v pada pin-6 HIC1016 kering.
  • Setelah penggantian elko – tegangan B+ langsung bisa normal – dan pesawat hidup normal.

Ingin memahami lebih jauh tentang kerja HIC1016 - baca ini.
