KONKA 32 inch problem gambar hantu/slow motion



KASUS :

  • Konka dengan T.con 32 HV320WXC pakai MAX17126
  • Gambar buram tidak tajam. Kalo ada obyek bergerak jadi seperti slow motion, membayang seperti hantu.

Cek test point pada T.con terukur

  • DVdd=3.3v, AVdd=12v, Vcom=5.6v, Voff=-8v, Vref_FB=1v, Gref=12v sepertinya ini normal semua.
  • Sedangkan VGH =11v, Von = 0v.......ini sepertinya tidak normal???
  • Info dari tuser Rusia…tegangan VGH yang benar pada model ini adalah 24v.

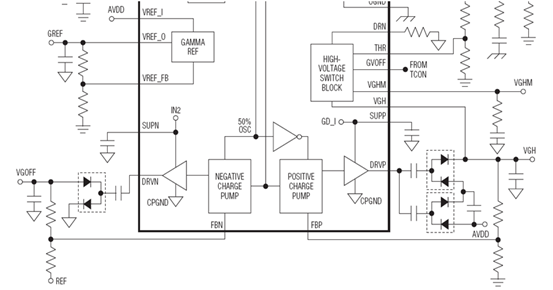

  • Berdasarkan datasheet MAX17126….tegangan Von juga sama 24v diperoleh dari tegangan VGH setelah melalui sirkit HV switch block.
  • Maka kami simpulkan MAX17126 sebagian ada yang rusak….disebabkan pin-DRVP tidak mengeluarkan pulsa-pulsa.




SOLUSI :

  • Sebagai alternatip gantinya supply VGH dan Von….kami suntik menggunakan tegangan 24 yang diambil dari power supply untuk Backlight Inverter.
  • Agar lebih amannya kami pasang seri masing-masing masukan lewat R 100 ohm, 0.25watt (kebutuhan arus disini hanya sangat kecil)
  • Hasil gambar hantu langsung pergi…ngaciiiir….Alhamdullillah.



Catatan :

  • Piweling-e mas Dindik P Lampung : Jangan main-main dengan tegangan VGH dan VGL atau Von dan Vof…….kalau belum pasti dan jakin…..resiko panel co’id.



******************************
