Pemasangan Gacun st-by LCD


Kerusakan IC stand-by LCD dapat diganti dengan Gacun yang biasa digunakan pada teve tabung ( 3 kabel) atau pakai Gacuc IC STR (5 kaki)

Cara pemasangan dengan Gacun teve tabung 3 kaki :
  • Pasang kabel merah pada tranfo switching.
  • Pasang kabel hitam pada ground elko besar.
  • Pasang kabel biru pada photocoupler. Jika kabel biru tidak dipasang, maka tegangan output akan lebih dari 3.3/5v – walaupun posisi VR sudah minim.
  • Pengalaman kami Gacun tidak perlu dipasang pendingin, karena power untuk st-by hanya kecil.
  • Yang perlu diperhatikan adalah Power Fet diisolasi yang baik agar tidak sampai menempel pada chasis/bodi LCD
  • Catatan khusus : Jika saat di power-on tegangan 3.3/5v drops, maka VR dapat diajust sedikit (tegangan tidak akan naik, tetap 3.3/5v). Jika masih tetap drops, maka ajustment coba tambah dikit lagi....demikian seterusnya sampai tidak drops lagi.

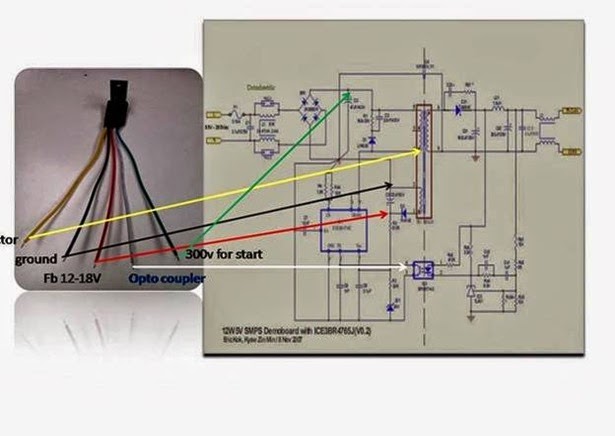

Cara pemasangan gacun IC STR 5 kaki – lihat gambar dibawah :
clip_image002
Apakah perbedaan antara Gacun teve 3kaki  dengan Gacun ICSTR 5 kaki ?
  • Gacun teve 3 kaki dapat dipasang, walaupun komponen-komponen pendukung pada bagian primer ada sebagian yang rusak.
  • Gacun IC dapat dipasang , dengan syarat tegangan suply 12 atau 15v pada bagian primer masih fungsi.

********************************
