LA76810A vertikal satu garis – screen minim tidak mau gelap



KASUS :

  • Teve China menggunakan LA76810A
  • Problem vertikal satu garis – jika screen diminimimkan tidak mau gelap



SOLUSI :

  • Cek semua komponen maupun tegangan pada IC Vertikal-out LA78040 semua ok -  maka kecurigaan problem disebabkan pada bagian vertikal osilator LA76810A.
  • Cek tegangan supply Vcc untuk bagian vertikal/Video proses pada pin-43 ternyata drops……disebabkan regulator 7805 rusak.

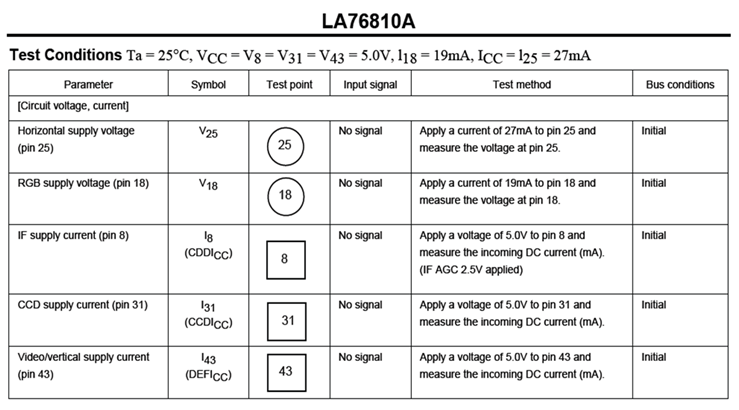

Dibawah ini adalah data tegangan-tegangan dan nomor pin-Vcc  yang kami ambil dari datasheet LA76810A.


************************
