Memahami power suply LCD – seri 6


Memahami fungsi tegangan “AC DET”


Tegangan ac yang tiba-tiba drops atau mati kadang dapat menyebabkan terjadinya eeprom data error. Fungsi sirkit AC Det atau AC off Det adalah mematikan kerja mikrokontrol jika tiba-tiba tegangan AC input drops (….ini baru teori pribadi lho…sebab selama ini kami belum pernah mendapatkan artikel yang membahas tentang hal ini……) .
Tidak semua power suply LCD mempunyai pin-AC Det, dan dalam teknologi Tv CRT dapat diketemukan pada model-model baru Tv sharp.

Sirkit AC Det LCD dibagi menjadi 2 bagian, yaitu
Pertama yang ada pada bagian hot chasis.
  • Sirkit ini mendeteksi tegangan ac input (lihat gambar dibawah) melalui serial R7111/7112/7113
  • Pada kondisi normal tegangan pada R7109 lebih besar dari 6.8v, sehingga zener D7103 tembus, basis Q7101 ada tegangan, Q7101 “on”, dan arus mengalir melalui diode photocoupler PC7
  • Jika tiba-tiba tegangan Ac input drops, maka tegangan pada R7109 juga drops kurang dari 6.8v, Zener tidak tembus, Q7101 “off”, dan arus tidak ada pada diode photocoupler.
clip_image002

Kedua yang ada pada bagian cold chasis.

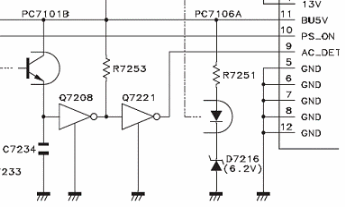

  • Melalui photocoupler informasi AC det ini dihubungkan ke bagian cold chasis melalui photocoupler ( seperti terlihat pada gambar dibawah).
  • Pada kondisi normal pin-9 Ac det harus ada tegangan sekitar “4v”
  • Jika tegangan ac input drops, maka pin-9 AC det tegangan akan berubah menjadi “0v”, dan akan menyebabkan mikrokontrol berhenti bekerja.
clip_image004

  • Kadang sering dijumpai kerusakan pada sirkit Ac Det pada LCD. Sehingga walaupun tegangan ac input normal, tegangan pada pin-9 Ac Det “nol”., karena itu perlu dilacak kerusakannya.
  • Tidak ada tegangan AC det dan tegangan st-by akan menyebabkan mikrokontrol tidak bekerja.

 Contoh lain sirkit Ac Det

[image%255B4%255D.png]


[image%255B17%255D.png]


[image%255B23%255D.png]



**********************************
