Samsung TDA9361 raster gelap blank



KASUS :

  • Datang hampir bersamaan 3 buah mesin SAMSUNG Chasis KS1A dengan TDA9361
  • Gejala kerusakan sama. Raster gelap dan jika screen dinaikan akan nyala putih polos, ada garis blangking, tidak ada OSD.



SOLUSI :

  • Cek tegangan ABL pin-49 (BCLIN) - normal sekitar 2v
  • Cek tegangan IK pin-50 (BLKIN) - normal sekitar 2v
  • Model ini biasanya jika tegangan screen tidak pas - dapat menyebabkan gejala seperti diatas.
  • Coba naikan tegangan screen hingga timbul garis blangking, kemudian turunkan sedikit, trus ditunggu sebentar.
  • Jika tidak ada perubahan, turunkan sedikit lagi tegangan screen, kemudian tunggu sebentar.
  • Demikian kami lakukan berulang sedikit demi sedikit, sehingga suatu saat raster…nyala mak…… byar……dan ada noise (..ada semutnya) ……..setelah ditunggu sebentar.
  • Pada kondisi ini tegangan screen sangat kritis sekali……sehingga turun sedikit atau naik sedikit menyebabkan raster gelap. Padahal pada kondisi normal seharusnya tegangan screen tidak terlalu kritis.
  • Saat raster menyala kami amati sepertinya ada gangguan garis blangking…….dan ketika cek elko pump-up C307 100u/50v………nilainya sudah drops.
  • Setelah penggantian elko gambar langsung normal kembali….dan adjustment screen tidak kritis lagi.
  • Kesimpulan….penyebab raster gelap adalah elko pump-up yang kering.
  • Dan tidak usah banyak mikir banyak - 2 mesin lainnya tinggal ganti elko pump-up dan….beres.

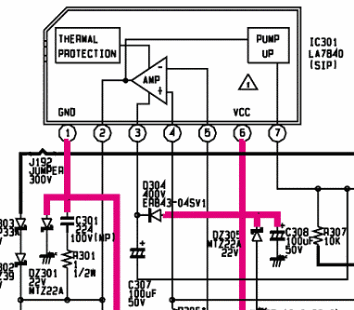

clip_image002
