Sony lama tidak mau hidup dan ada suara cetak-cetik

KASUS :
  • Sony lama - menggunakan IC program CXP85224, chroma CXA15875, dan ada yang pakai modul Teletext, Suara stereo.
  • Ketika dihidupkan pesawat tidak mau nyala dan hanya terdengar bunyi relay yang cetak-cetik
  • Tegangan pin-Power On" diperiksa akan goyang-goyang on-off.

PEMERIKSAAN AWAL :
  • Diperiksa tegangan Vcc 5v untuk mikrokontrol CXP85224 normal
  • Tegangan kontrol stand-by diperiksa naik-turun.

SOLUSI :

Pengalaman kami hal ini disebabkan 2 kategori, yaitu
  1. Tegangan output dari Ic Regulator tidak normal
  2. Jalur SDA/SCL dari mikrokontrol ke ic-ic laian dan ke modul-modul ada yang setengah short (sehingga kalau di cek tegangan kurang dari 3v)

1. Tegangan-tegangan ic regulator yang harus diperiksa :
  • Pada pcb mikrontrol - periksa apakah tegangan 5v dari regulator IC305 PQ05RF (lokasi dekat ic mikrokontrol) telah keluar. Regulator ini dikontrol on-off oleh mikrokontrol lewat pin-4. IC dapat diganti dengan 78R05.
clip_image002

  • Pada pcb power suply – periksa apakah tegangan 12v telah keluar dari regulator IC303. Regulator ini dikontrol on-off oleh mikrokontrol lewat pin-4. IC dapat diganti dengan 78R12.
clip_image004

  • Pada pcb mikrokontrol – periksa apakah telah keluar tegangan 9v dari regulator 7809 (ada 3 buah). Semua regulator ini mendapat supply input 12v dari  regulator IC303

clip_image006

  • Pada pcb power supply – periksa bagian vertikal-out dan suply Vcc  dari flyback (supply +15v/-15v).

2. Problem jalur SDA/SCL setengah short.
  • Jalur SDA/SCL dihubungkan ke modul-modul : Coba lepas modul-modul terlebih dahulu. Kalau tetap masalah kembali pasang lagi
  • Periksa jalur SDA/SCL ke : ic tempel CXD2018, ic AV switch CXA1545, ic Video TDA9145, ic RGB CXA1875.
  • Paling sering dijumpai disebabkan diode zener pada jalur SDA/SCL dekat CXA15875 setengah short

Jika mati protek pada model ini, maka dapat dilumpuhkan dengan :

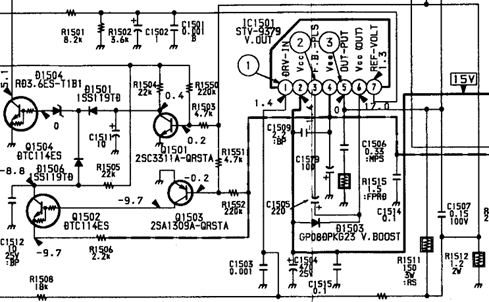

  • Lokasi pada pcb power supply – coba dilepas dulu transistor Q1504 vertikal protektor. Cek apakah tegangan pada basis adalah nol.



********************************
