Panasonic dengan TDA9381 B+90v problem vertikal

KASUS :
  • Ini adalah pengalaman kami (sampai 3 kali) menangani Panasonic Chasis MX5Z yang menggunakan TDA9381, Power supply 90v, Vertikal AN5539.
  • Problem raster satu garis horisontal dan kadang-kadang sepertinya mau hidup (problem bagian vertikal)

PEMERIKSAAN :
  • Bagian IC Vertikal-out dan supply Vcc diperiksa semua normal.
  • Ternyata TDA9381 tidak mendapat suply kurang dari 8v pada pin-14 VP1 dan pin-39 VP2.
  • Diteliti lebih lanjut ternyata IC Regulator 7808 bagian inputnya mendapat tegangan kurang dari 8v dari tranfo switching regulator

ADA YANG ANEH :

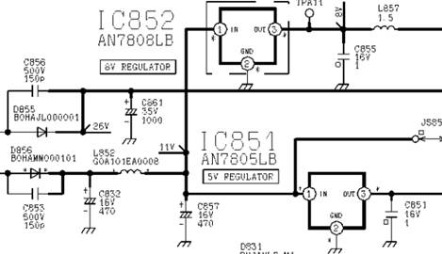

  • Output switching regulator ada 3 buah  pada bagian sekundernya dimana tegangan normalnya setelah power-on masing-masing  adalah :  (B+90v), (12v untuk Audio), dan (10v untuk diinputkan ke IC852 reg 8v dan IC851 reg 5v )
  • Yang aneh adalah kenapa hanya tegangan 10v saja yang drops, sementara tegangan lain B+90v dan Audio 12v normal.
  • Sudah coba ganti elko C852, diode penyearah D856, maupun coba lepas beban output 8v (……..maksudnya mungkin ada yg setengah short), tegangan tetap saja drops
(Bagi teknisi yang pernah tahu solusinya silahkan info…….)

clip_image002

JALAN KELUAR
  • Karena sudah diubek-ubek tetap tidak ketemu sumber permasalahannya, maka setelah kami pikir-pikirkan terpaksa kami lakukan modifikasi.
  • Input ke IC regulator 7808 jalur kami cut.
  • Dan sebagai gantinya input 7808 kami sambung ke suply 12v-Audio lewat tambahan sebuah Resistor 4.7ohm/2w
  • Dan pesawat dapat hidup normal tidak ada masalah lain.


*************************

Cessagai menulis lewat facebook : "  C853 pak? C yg diparalel ma dioda penyearah itu kdg2nya rusaknya bikin tegangan drop,pernah nemu tv mana lupa sih. kasusnya sama,cmn 1 jalurnya saja doang drop. "
